TTO熱轉印打碼機
當前所在位置:首頁 > 產品展示 > TTO熱轉印打碼機 >

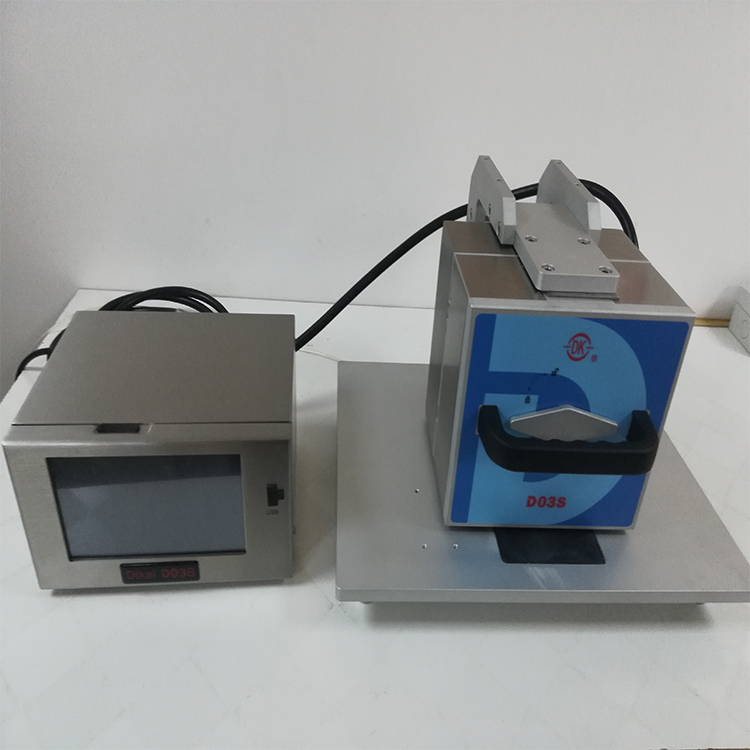

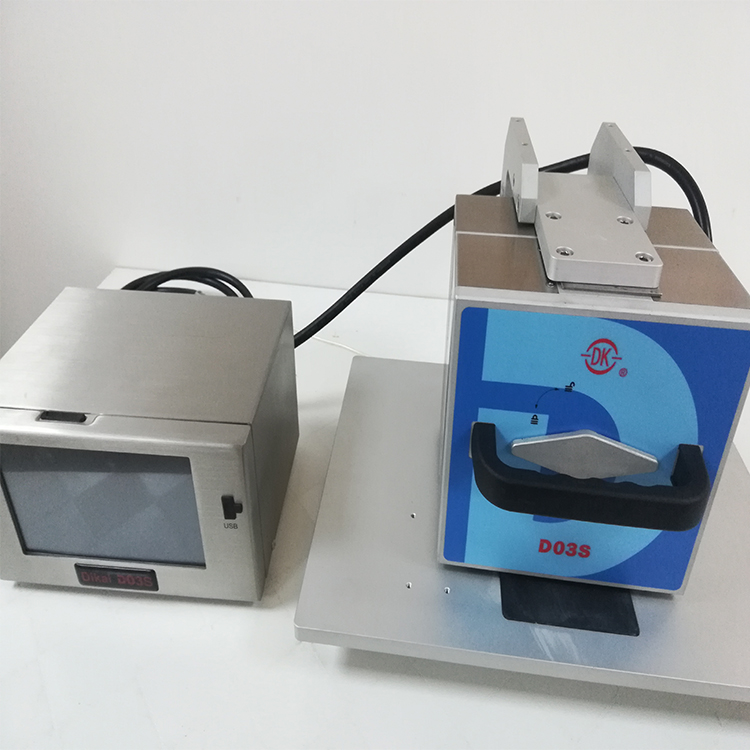

TTO熱轉印打碼機D03S
品名:TTO熱轉印機 型號:D03
用途:常跟包裝機搭配使用,用于在大卷軟膜上印刷三期、營養成分表、條碼二維碼、圖案LOG
第二部分 D03打碼機的工作原理
熱轉印技術
當前,軟膜包裝是重要的食品包裝方式之一,也是消費者接觸較多的品種之一。因此,如何在包裝膜上打出美觀、實用的標識,使消費者便于識別、生產者便于管理,從而提高整個產品的形象,提高產品的競爭力,是需要我們認真思考的大課題。

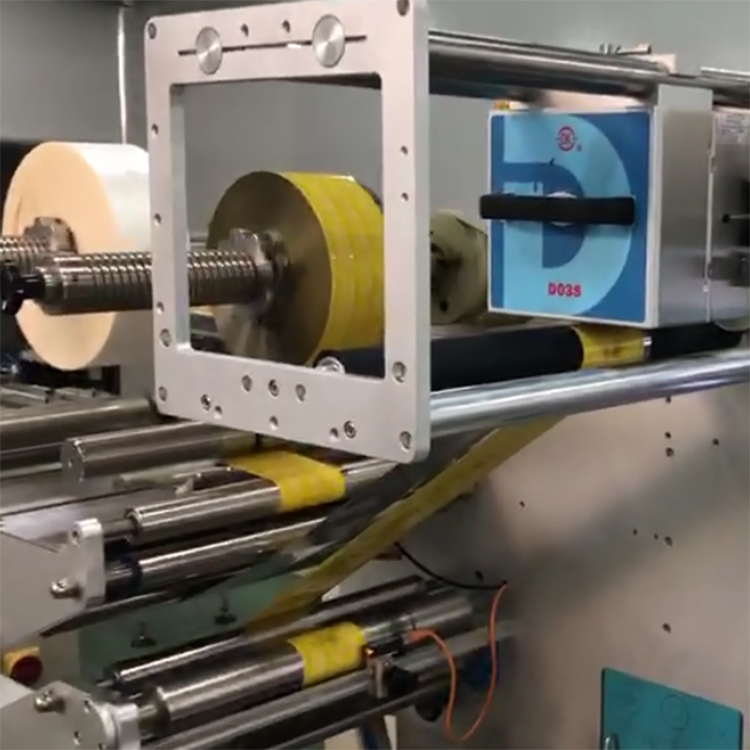

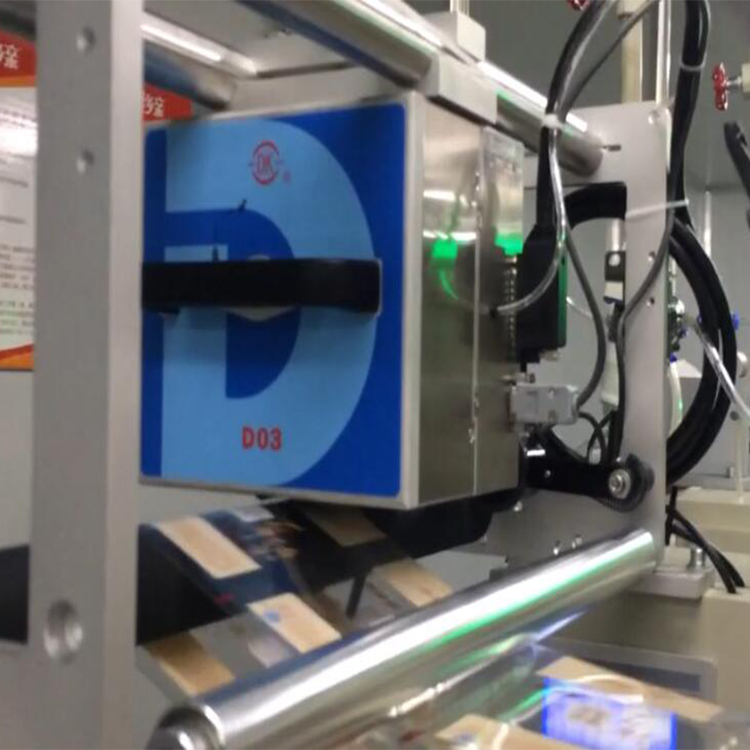

熱轉印打碼機是當今相對更適合在軟包裝生產線上使用的打碼設備,可以滿足幾乎所有包裝生產線上的打碼要求。其機頭可安裝在包裝機的合適位置上,當包裝膜運行時,打碼頭接收到打印信號后快速伸出,完成一次打碼動作。
與普通打碼機不同,熱轉印打碼機沒有固定的字粒。以的D03型號為例,其打碼機頭里面有一集成塊,通常稱為打印頭,上面有一排熱敏電阻發熱點,長度為32mm.在一毫米長度內,分布著12個發熱點,一共有384個發熱點。打碼時,打印頭往下壓,上面的熱敏電阻發熱點隔著色帶壓在包裝膜上,不同的發熱點在不同的時間段上瞬間發熱,將色帶上的色料轉印到包裝膜上,形成文字、圖樣。
打碼時,打印頭與包裝膜有一個相對運動,在連續式包裝機上,包裝膜運行時 ,打印頭快速地壓在包裝膜上,打印出內容。完成一次動作后自動彈起復位,準備打下一袋。
在間歇式包裝機上,包裝膜停頓時 ,打印頭壓在包裝膜上自行有一次前后方向的快速移動,打印出內容。完成一次動作后自動彈起復位,等待包裝膜繼續前行,準備打下一袋。
圖像逐行建立
D03的打印頭為32mm,打印解析度為12點/mm
這樣每行有32×12,即384點
每個點都是一個電子“加熱器”
色帶的結構:熱轉印打碼機使用的色帶是一種熱敏色帶,由表面涂層、墨層、載體、背面涂層等組成。如下圖所示:
第三部分D03打碼機的特點和優勢
一、D03打碼機的技術參數:
操作功能
•用戶界面:?jiǎn)紊脩?hù)界面或彩色液晶觸摸屏,用于選擇圖像、輸入變量數據、診斷和系統設置
•可視化預覽噴印圖像,所見即所得,實時顯示剩余打印色帶(以小時和打印次數表示)
•全面診斷
•打碼機上直觀的 LED 狀態指示燈
•色帶裝載圖示,方便快速更換色帶
•硬件接口:
– 輸入:“執行打印”,外加 1 個可配置的輸入接口
– 輸出:故障、警告以及 2 個可配置的輸出接口
•軟件接口:
– 下載圖像、設置和數據文件的 USB 接口
其他特點
•耗材:各種等級和顏色的熱轉印色帶
•色帶最大長度:600 米
•色帶最小寬度:20 毫米
•色帶最大寬度:35 毫米
•重量:
– 打碼機:7.8 千克
– 彩色控制器:4.5 千克
– 單色控制器:4.0 千克
•電源:90 – 264 伏,自動切換;頻率:47/63 Hz;功率:150 伏安
•供氣:最高 6 bar 或 90 psi 未受污染的干燥空氣
•耗氣量:2.5 bar 時,最低每次打印 0.4 毫升
•工作溫度范圍:0 到 40°C
•濕度:10% 到 90%,非冷凝
附件
•安裝支架
•同步器
打印特點
•打印速度:
– 連續模式:10 到 600 毫米/秒
•打印區域:
– 連續模式:32 毫米 x 60 毫米
•打印特點:
– 自動打印頭設置
– 壞點檢測
– 間歇和連續打碼機
– 色帶上的打印信息平均間距僅為 0.5 毫米
– 自動班次碼和序列號
– 多個可變用戶輸入?yún)^(qū),支持?jǐn)?shù)字字母文本
– 錯位打印模式
•打印參數:全面支持 TrueType 字體,包括非羅馬字符和符號。噴印實時時間、日期,自動更新有效期、條形碼;支持 ITF、Code 39、Code 128、EAN 128、EAN 8、EAN 13、UPC A、UPC E、線性RSS、PDF 417、ID Matrix、QR 以及復合 RSS 條形碼
二、特點優勢:
降低成本
•色帶寬度范圍廣,分布在 20 mm 到35 mm 之間, 優化了色帶的利用率。
•全新 32 毫米打印頭成本更低,適用于寬度小于 35 毫米的色帶。
•12 個月標準保修期。
•新增可靠的技術,包括直接色帶驅動和不含磨損件的改良色帶盒設計,不需要預防性維護巡檢。
•基于維護需求而新增加的一些強大的技術,不需要協助,實現高達 99.6% 的色帶可用率。
高性能打印
•引入全新的智能型打印頭,可滿足高質量的打印要求。
•打印速度高達 600 毫米/秒。
•高質量的 300 dpi 分辨率。
環保設計
•在 2.5 bar 時,每次打印耗氣量最低為 0.4 毫升。
•用電量最高可減少 50%。
•全新的標準色帶設計,最多可減少 20% 的色帶浪費。
•控制器中的節能技術提高了能源效率。
綜上所述,D03熱轉印打碼機優點:
1) 設備的性?xún)r(jià)比高。價格很低廉,功能不減少,速度還能滿足絕大多數生產要求。
2) 節省成本。色帶寬度的規格多,可根據打印內容選擇最合適的寬度;減少停機時間,提高生產效率;色帶本身的單位成本比其他品牌優惠,直接讓客戶得到實惠。
3) 打印效果最佳。300DPI分辨率,接近于印刷的打印效果。能直接打印出LOGO、條形碼、二維碼等信息。
4) 衛生環保。熱敏色帶,無味無毒,也不會掉粉塵,特別適合在大規模的食品生產車間使用,用戶再也不用擔心因打碼的衛生環保原因或不慎掉字釘?shù)绞称分卸獾较M(fèi)者的投訴了。
5) 保證產品的保質期限。普通色帶打碼機在打碼時,不可避免的會在包材上留下很深的壓痕,損傷包材。雖然內裝物不會漏出,但保質期限必定會大打折扣。而D03沒有打印痕跡,絕對不會對包材造成損傷,從而保證了產品的保質期限。
6)簡便的操作。D03的界面非常人性化,按鍵圖標淺顯易懂。色帶裝卸也非常方便,操作工能很快換好色帶,并同時完成機器的清潔保養工作。
7)數字化實時打碼。符合法規要求,實現產品追溯。打印實時時間到分鐘,打印促銷或定價信息。
在打印范圍內,不分行數,方向和字符大小,隨意編輯。
